當前位置:首頁 > 產品中心 > 二次儀表 > 各種儀表配件 > | DX40無紙記錄儀 咨詢電話：010-67971886 咨詢傳真：010-67971886 咨詢郵箱：bjdcyb@126.com |

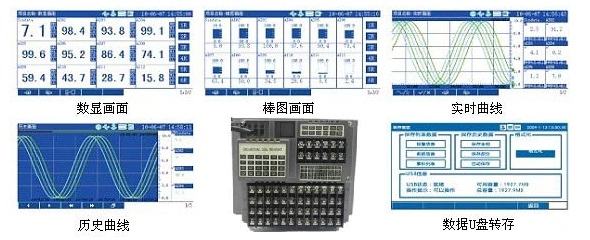

| DX40無紙記錄儀最多具有16個模擬量輸入通道、2個脈沖量輸入通道、6個報警輸出通道、4個模擬量輸出通道、6個時間比例輸出通道、4個PID控制回路及100mA配電輸出，并具有1個RS-232C通訊接口、1個隔離型RS-485通訊接口和1個U盤接口。采集的數據存儲在RAM存儲中，它能以曲線、工程量數據和百分量等多種形式顯示實時數據或追憶歷史數據，也可以將數據通過RS-232C或RS-485通訊接口遠傳。 |
| 1、顯示器 | ：7英寸480*240點陣式液晶顯示屏，LED背光（藍色或彩色）； |
|
2、輸入信號 |
：電壓 0-5V、1-5V、0-20mV、0-100mV可選； ：電流 0-10mA、4-20mA可選； ：熱電偶 B、E、J、K、S、T、N、R可選； ：熱電阻 pt100、cu50可選； ：頻率 0-10KHz； |
| 3、輸出規格 | ：6路報警輸出、4路模擬量輸出和1路配電輸出（選配）； |
| 4、精度等級 | ：±0.2%FS； |
| 5、記錄間隔 | ：1s-60h可選； |
| 6、存儲容量 | ：32M； |
| 7、存儲時間 | ：10天到10年（具體時間根據記錄間隔和通道數來確定）； |
| 8、通訊方式 | ：RS232或RS485，波特率為1200bps-115200bps可選； |
| 9、供電電源 | ：220VAC±10%、24VDC； |
| 10、工作條件 | ：環境溫度（0-50℃）、環境濕度（10-85）%RH 無結露； |
| 11、儀表尺寸 | ：外型尺寸（180*144*104mm）、開孔尺寸（138*138mm）； |
| 12、通道數量 | ：1 - 16通道可選； |
 |
 |
 |
| 藍屏 | 彩屏 |
| DX40 | ||
| 功能 | 代碼 | 代碼說明 |
| 屏幕 |
A B |
藍屏 彩屏 |
| 通道數 |
2 4 ........ 14 16 |
二路輸入 四路輸入 ........ 十四路輸入 十六路輸入 |
| 頻率輸入 |
F0 F1 F2 |
無 一路頻率器輸入 二路頻率器輸入 |
| 報警觸點 |
00 02 04 06 |
無 2路報警輸出 4路報警輸出 6路報警輸出 |
| 流量運算 |
O L F |
無 流量積累 溫壓補償 |
| PID運算 |
C0 C1 C2 C3 C4 |
無 一路PID回路 二路PID回路 三路PID回路 四路PID回路 |
| 通訊方式 |
T0 T1 T2 T3 |
無 RS-232通訊 RS-485通訊 RS-232打印 |
| 模擬輸出 |
A0 A1 A2 A3 A4 |
無 一路模擬輸出 二路模擬輸出 三路模擬輸出 四路模擬輸出 |
| 配電輸出 |
P0 P1 |
無 一路配電輸出 |
| USB接口 |
0 1 |
無 帶USB接口 |
| 供電方式 | A | AC220V |
| 典型型號：DX40A - 121A | ||
