當(dāng)前位置:首頁 > 產(chǎn)品知識 > 溫度變送器知識 > | 一體化溫度變送器的接線方式 咨詢電話：010-bjdzyyb 咨詢傳真：010-67980580 咨詢郵箱：bjdcyb@126.com |
一體化溫度變送器通常和顯示儀表、記錄儀表及電子計算機配套使用，其供電電源最小電壓為12V，最高電壓為35V，額定電壓為24V，在實際使用過程中，一般使用供電電壓為24V。一般二次儀表本身帶有24V供電電源，在這種情況下直接按二次儀表說明書接線則可，若無24V供電電源，則需要另加24V單獨供電。
無論二次儀表自帶供電，還是另接24電源，其基本接線方式還是如下圖所示：

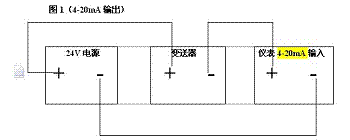

1、變送器4-20mA輸出（其他電流信號輸出同）的情況下：
說明：溫度變送器正級接24V電源正級，溫度變送器負級接二次儀表正級，24V電源負級接二次儀表負級，請注意變送器信號線和電源線共用

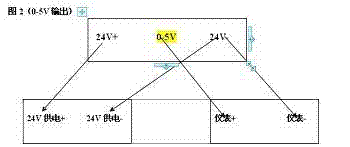

2、變送器0-5V輸出（其他電壓信號輸出同）的情況下：
說明：
