當前位置:首頁 > 產品中心 > 溫度儀表系列 > 熱電偶 > | 耐磨型裝配熱電偶 咨詢電話：010-67971886 咨詢傳真：010-67971886 咨詢郵箱：bjdcyb@126.com |
|

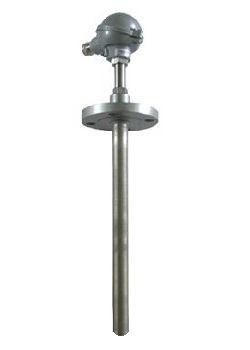

耐磨熱電偶采用裝配式結構，鎧裝式元件，配以不同材質及規格耐磨套管，耐磨損、耐震動，在各種磨損程度極高的惡劣場合中產品的使用壽命可達普通產品的幾倍。 適用于對保護管磨損嚴重的石油化工，輸煤系統，循環流化床式鍋爐，沸騰爐、造氣爐、垃圾焚燒爐、水泥回轉窯爐、鋼鐵熱風爐、石化裂解爐及耐火材料等流動粉體及物料的溫度測量。 |
| 分度號 | 偶絲材質 | 精度等級 | 測溫范圍 | 誤差 |
| K型 | 鎳鉻 - 鎳硅 | I級 | 0 - 1000℃ | ±1.5℃； ±0.004t |
| II級 | 0 - 1300℃ | ±2.5℃； ±0.0075t | ||
| N型 | 鎳鉻硅 - 鎳硅鎂 | I級 | 0 - 1000℃ | ±1.5℃ ；±0.004t |
| II級 | 0 - 1300℃ | ±2.5℃；±0.0075t | ||
|
S型 R型 |
鉑銠10-鉑 鉑銠13-鉑 |
I級 | 0 - 1300℃ | ±1℃ ；±[1+0.003(t-1100)] |
| II級 | 0 - 1600℃ | ±1.5℃；±0.0025t |
| 接線方式 | ：防水接線盒； |
| 固定方式 | ：固定螺紋、活動螺紋、固定法蘭、活動法蘭； |
| 耐磨保護管直徑 | ：16mm、18mm、20mm、22mm、25mm、28mm、30mm、32mm、34mm； |
| 耐磨保護管材質 | ：普通鎳基耐磨、 高鈷合金管 |
| 耐磨保護管長度 | ：按要求制作； |
| 耐磨直徑 | 16-18mm | 20mm | 22mm | 25mm | 28mm | 30mm | 32mm | 34mm |
|
電廠使用 化工廠使用 |
6個月 | 8個月 | 8個月 | 10個月 | 10個月 | 12個月 | 12個月 | 12個月 |
| 水泥廠使用 | 0.5個月 | 1個月 | 1.5個月 | 2個月 | 2.5個月 | 2.5個月 | 3個月 | 3個月 |
 |
 |
| 螺紋式 | 法蘭式 |
| 種類 | 代碼 | 代碼說明 | 備注 | |
| ① | 分度號 |
N M P Q |
K型 N型 S型 R型 |
K型、N型精度默認為I級 其他精度默認為II級 不同請備注 |
| ② | 測點數量 |
空白 2 |
單支 雙支 |
|
| ③ | 安裝方式 |
2 3 4 5 |
固定螺紋 活動螺紋 固定法蘭 活動法蘭 |
|
| ④ | 接線方式 | 3 | 鑄鋁防水接線盒 |
電氣出口默認為M20*1.5 不同請備注 |
| ⑤ | 保護管直徑 |
16 20 25 |
16mm 20mm 25mm |
其他尺寸標記"具體外徑" 例如"22"表示"22mm" |
| ⑥ | 總長L（mm） | 實際值 | 實際值 | |
| ⑦ | 保護管材質 | NM | 耐磨套管 | 請備注使用場合 |
| ⑧ | 插深I(lǐng)（mm） | 實際值 | 實際值 |
活動法蘭、活動螺紋 不需要提供插深 |
| ⑨ | 安裝附件 |
空白 T |
無安裝附件 配套附件 |
螺紋為直形連接頭 法蘭為配對法蘭與螺栓 |
|
* 若安裝方式為螺紋或法蘭，請?zhí)峁┚唧w螺紋和法蘭規格 * 選型舉例 WRN2-4330-800NM650-T DN50 PN1.0 循環硫化床鍋爐 雙支K型耐磨熱電偶，I級允差，電氣出口M20*1.5，直徑30mm，鑄鋁防水接線盒，總長800mm，插深650mm，DN，含直50法蘭，含配套法蘭與螺栓； |
||||
