當前位置:首頁 > 產品中心 > 溫度儀表系列 > 熱電偶 > | 多支多點熱電偶 咨詢電話：010-67971886 咨詢傳真：010-67971886 咨詢郵箱：bjdcyb@126.com |
| 多支多點熱電偶是由接線盒與多支鎧裝熱電偶元件、安裝固定裝置等主要部件組成的新型溫度傳感器，可應用于0-1300℃各種場合的溫度測量，多支多點熱電偶可配套外保護管使用。 |
| 分度號 | 偶絲材質 |
測溫范圍 （滿量程） |
精度等級 | 允許誤差 |
|
K型 N型 |
鎳鉻 - 鎳硅 鎳鉻硅 - 鎳硅鎂 |
-40 - 1300℃ | I級 | ±1.5℃ 或 ±0.004t |
| II級 | ±2.5℃ 或 ±0.0075t | |||
| E型 | 鎳鉻 - 銅鎳 | -40 - 800℃ | I級 | ±1.5℃ 或 ±0.004t |
| II級 | ±2.5℃ 或 ±0.0075t | |||
| J型 | 鐵-康銅 | -40 - 750℃ | I級 | ±1.5℃ 或 ±0.004t |
| II級 | ±2.5℃ 或 ±0.0075t | |||
| T型 | 銅-康銅 | -40 - 350℃ | I級 | ±0.5℃ 或 ±0.004t |
| II級 | ±1.0℃ 或 ±0.0075t | |||
| S型 | 鉑銠10-鉑 | 0 - 1300℃ | I級 | ±1℃ 或 ±[1+0.003(t-1100)] |
| 0 - 1600℃ | II級 | ±1.5℃ 或 ±0.0025t | ||
| R型 | 鉑銠13-鉑 | 0 - 1300℃ | I級 | ±1℃ 或 ±[1+0.003(t-1100)] |
| 0 - 1300℃ | II級 | ±1.5℃ 或 ±0.0025t |
| 接線方式 | ：多點防水接線盒、多點防爆接線盒； |
| 電氣出口 | ：常用為M20*1.5、NPT1/2（其他多種可定制）； |
| 安裝方式 | ：固定螺紋、固定法蘭； |
| 密封結構 | ：標準密封型、卡套密封型； |
| 測點直徑 | ：1mm、1.5mm、2mm、3mm、4mm、5mm、6mm、8mm； |
| 測點材質 | ：常用321 、304、310S、GH3030（參見 材質表）； |
| 測點長度 | ：按要求制作； |
 |
 |

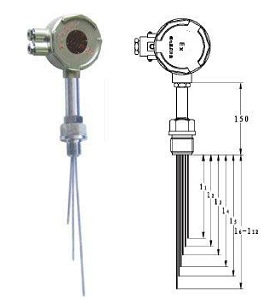

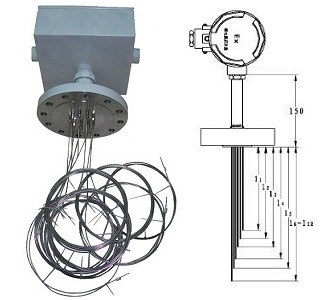

| 固定螺紋 標準型 | 固定法蘭 標準型 |
 |
|

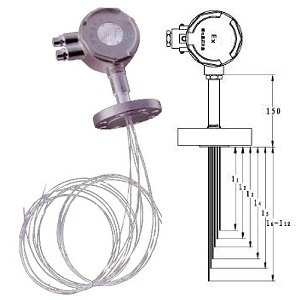

| 固定法蘭 卡套密封型 | |
| 種類 | 代碼 | 代碼說明 | 備注 | |
| ① | 分度號 |
N M E F C P Q |
K型 N型 E型 J型 T型 S型 R型 |
K型精度默認為I級 其他精度默認為II級 不同請備注 |
| ② | 測點數量 | 數量 | 數量 | |
| ③ | 安裝方式 |
2 4 |
固定螺紋 固定法蘭 |
密封形式默認為標準型 卡套型密封需備注 |
| ④ | 接線方式 |
3 3A 4 4A |
多點鑄鋁防水接線盒 多點不銹鋼防水接線盒 多點鑄鋁防爆接線盒 多點不銹鋼防爆接線盒 |
電氣出口默認為M20*1.5 不同請備注 防爆接線盒防爆等級默認為 DIIBT4，不同請備注 |
| ⑤ | 測點直徑 |
1 1.5 2 3 4 5 6 8 |
1mm 1.5mm 2mm 3mm 4mm 5mm 6mm 8mm |
卡套密封型直徑大于 2mm |
| ⑥ | 總長L（mm） | 實際值 | 實際值 | |
| ⑦ | 保護管材質 |
A P B C |
304 310S GH3030 GH3039 |
其他材質標記 參見 材質表 |
| ⑧ | 插深I(lǐng)（mm） | 實際值 | 實際值 | 各點分別標注 |
| ⑨ | 安裝附件 |
空白 T |
無安裝附件 配套附件 |
螺紋為直形連接頭 法蘭為配對法蘭與螺栓 |
|
* 安裝方式為螺紋或法蘭，請?zhí)峁┚唧w螺紋和法蘭規格 * 選型舉例 WRNKM5-243-850B700600500400300200100-T 5點多支K型熱電偶，固定螺紋連接，防爆接線盒，測點直徑3mm，總長850mm，插深700-100mm，M33*2螺紋，帶直型連接頭，測點護套材質GH3030； |
||||
