當前位置:首頁 > 產品中心 > 溫度儀表系列 > 熱電偶 > | 超高溫鎢錸熱電偶 咨詢電話：010-67971886 咨詢傳真：010-67971886 咨詢郵箱：bjdcyb@126.com |
|
鎢錸熱電偶采用裝配式結構，可長期測量0-2300℃范圍內介質溫度，我司鎢錸熱電偶感溫元件與保護管之間抽真空后再冷端密封(密封膠可在300℃以下長期使用)，確保管內無殘氧，可在任意環境中靈活使用。 國標鎢錸熱電偶分度號可分為WRe3/25和WRe5/26，ASTM分度號對應為D與C。 |
| 分度號 | 偶絲材質 |
測溫范圍 （滿量程） |
允許誤差 |
| D | WRe3/25 | 0 - 2300℃ | ±0.5%t |
| C | WRe5/26 | 0 - 2300℃ | ±0.5%t |
| 接線方式 | ：接線盒、扁插頭、簡易端子； |
| 安裝方式 | ：無固定裝置、固定螺紋、固定法蘭； |
| 保護管直徑 | ：常用6mm、8mm、12mm、16mm、22mm、30mm； |
| 保護管材質 | ：特純剛玉、再結晶碳化硅、鉬、鉭、鎢； |
| 保護管長度 | ：按要求制作； |
 |
 |
 |
 |
|

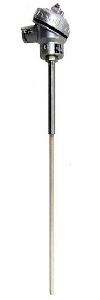

無固定裝置 接線盒 非金屬保護管 |

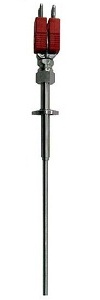

固定螺紋 扁插頭 金屬保護管 |
固定法蘭 扁插頭 金屬保護管 |

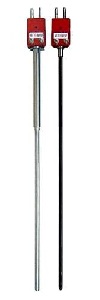

無固定裝置 扁插頭 金屬保護管 |
| 種類 | 代碼 | 代碼說明 | 備注 | |
| ① | 分度號 |
D C |
WRe3/25 WRe5/26 |
|
| ② | 安裝方式 |
1 2 4 |
無固定裝置 固定螺紋 固定法蘭 |
|
| ③ | 接線方式 |
0 3 7 |
簡易端子 鑄鋁防水接線盒 扁接插式 |
電氣出口默認為M20*1.5 不同請備注 |
| ④ | 保護管直徑 |
6 8 12 16 22 30 |
6mm 8mm 12mm 16mm 22mm 30mm |
鉬、鉭、鎢可許選6-8mm 高純剛玉可選8-22mm 再結晶碳化硅可選30mm |
| ⑤ | 總長L（mm） | 實際值 | 實際值 | |
| ⑥ | 保護管材質 |
R S M TA W |
高純剛玉 再結晶碳化硅 鉬 鉭 鎢 |
1700℃ 1700℃ 2000℃ 2300℃ 2300℃ |
| ⑦ | 插深I(lǐng)（mm） | 實際值 | 實際值 |
無固定裝置 不需要提供插深 |
| ⑧ | 安裝附件 |
空白 T |
無安裝附件 配套附件 |
螺紋為直形連接頭 法蘭為配對法蘭與螺栓 |
|
* 鉬絲或鎢絲爐中使用，不適用于石墨爐，因鉬管在碳氣氛中1500℃易碳化。 * 若安裝方式為螺紋或法蘭，請?zhí)峁┚唧w螺紋和法蘭規格 * 選型舉例 WRWC-178-500M350 C型鎢錸熱電偶，無固定裝置，扁插頭，直徑8mm，總長500mm，插深350mm，保護管材質鉬管，最高可測量2000℃； |
||||
